先付け工法用ユニット◆PC板や現場先付け用のタイルユニット 「PC(プレキャストコンクリート)工法」とは、建物の基本となる部材をあらかじめ工場で製造した後、現場へ持ち込み組み立てる工業化工法です。 超大型物件の着工や、既存工法の職人不足などに伴い、先付け工法はますます重要性を増しています。 東洋工芸では、PC板や現場先付けに用いるタイルユニットを生産しています。 これらのタイルユニットは従来の手貼り用のユニットと違い、プレキャストコンクリート板の打設と同時にタイルを壁に打ち込めるよう、 目地となる場所に仮目地材を充填し、表面をフィルムで固定(パック)した状態となっています。 これにより、在来工法(現場で鉄筋・型枠を組みコンクリートを流し込んで躯体を造る工法)よりもタイルの剥落を抑え、図面通りの寸法で仕上げる事ができます。
|
PCユニット例
-
セントラルタワーズ
JR名古屋駅ビル。
カット・接着加工、ユニット加工に携わりました。 -
HEARBIS(ハービス)
JR大阪駅の西側に位置する梅田のランドマーク。
当社での加工規模が30,000㎡以上かつ30,000m以上にも及ぶ巨大物件です。様々な形状・面積のPC板に対応するために目地幅の種類が100以上も発生し、的確な資材調達と共に納期厳守のための作業性の確保に腐心しました。また、低層棟に磁器施釉の100角特殊面状タイル、高層棟には45角タイルを用いますが、この100角タイルには凹凸があるためノロ漏れ防止のために防潤目地材を使用しました。

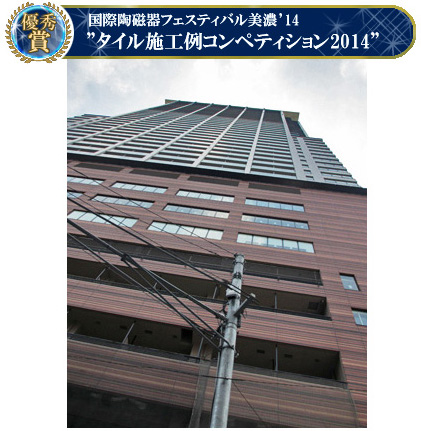

2014年9月に開催された「国際陶磁器フェスティバル美濃'14」"タイル施工例コンペティション2014"にて 当社納品物件の「クロスエアタワー」が優秀賞を受賞しました。
6色の45二丁タイルをランダムにボーダー状に配することで、木目調のコントラストの再現を可能にしました。
この物件のタイル加工においてはこれらのタイルをデザイン通りにパック加工していくという大変気の遣う作業となりました。
他物件例はこちらの資料でご覧頂けます。
»【PDFファイル】
技術情報
取り扱い品目 |
PC板先付け工法用タイルユニット 型枠先付け工法用タイルユニット |
---|---|
材料タイル |
大きさ、面状を問わずあらゆるセラミックタイル お客様からタイルをご支給頂くか、お客様ご指定のタイルを当社で調達致します。 |
リードタイム |
●材料をご支給頂く場合: 受注後、工程表・板図の受領から第1回出荷までに45日。 分納の場合、第2回出荷以降は工程表・板図の受領から出荷までで28日。 ●当社で材料タイルを調達する場合: お問い合わせを受けた後、タイルの在庫を確認してご返答。 |
工程の能力 | 800㎡/日 |
◆イギリス貼りのタイルパック風景
特殊形状・特殊面状タイルのPC用パック
東洋工芸は特殊形状・特殊面状タイルの加工に定評を頂いております。
PC板打設後の洗浄が困難な面状のタイルには、コンクリート硬化遅延・剥離処理を行います。湿式タイルのようなサイズが一定でないタイルは膨張目地(防潤目地)を用います。また、リブのように厚みが一定でないタイルへの対応にはバックアップ加工があります。さらにテッセラなど面状もサイズもおよそPC工法には困難だと考えられるようなタイルも当社ならこれらの技術の組み合わせで解決できます。
ただ、お客様にとってはそれぞれ具体的な状況でどのような仕様で注文したらよいのか判断に迷われることでしょう。そんな時にはぜひご相談ください。それぞれのタイルに応じた最適な仕様をご提案させて頂きます。
判断の難しいタイルについてはご相談頂くことで、オーバースペックを避け最適なコストパフォーマンスを得ることができます。
用語集
●コンクリート硬化遅延・剥離処理
コンクリート硬化遅延テープ
1.特性
a)特殊粘着層から溶出した遅延成分が、タイル面に回り込んだノロの硬化を遅らせます。
b)乳剤系粘着剤を使用しているため、タイルに糊残りした場合でも水洗いで簡単に落とせます。
c)遅延深さは約0.6㎜となるように設計されています。
2.使用上の注意
a)タイルの形状によっては、十分な遅延効果が得られない場合があります。
初めてご使用になる場合は、試験板による試し打ちを行ってください。
b)高圧ジェットによる洗浄は避けてください。まれに目地荒れが発生する場合があります。
c)製品特性の有効期間は出荷日より6ヶ月となっております。打設工程とともにこれを考慮しパック制作を行いますが、当社より出荷された製品が打設工程の変更により長期の間放置された場合、十分な効果が得られない場合があります。
d)遅延効果は遅延深さ0.6㎜程度で7~10日は有効ですが、紫外線による遅延効果の低下などを考慮すると打設後3~4日以内に洗浄してください。
e)テープの剥離後、遅延効果は著しく低下します。
3.製品仕様
品名 |
タイルテープ(RT-20) |
---|---|
原材料 | アクリル系粘着剤、遅延剤 |
製造元 | ダイヤテックス株式会社 |
●バックアップ加工
バックアップ加工は厚みが一定でないタイルをPC板のベッド面に対してタイルユニットが平面に配置できるように加工する技術です。
このバックアップ加工をテッセラの為に応用した技術は東洋工芸独自のものです。
この加工法ではPC板のベッド面に対してタイルユニットが平面に配置できるようプラスチック段ボールでバックアップしています。ノロ漏れ対策として膨張目地を利用し、さらに洗浄をスピーディーかつ確実に行えるよう、タイル表面にはコンクリート硬化遅延に加えて剥離効果のあるファイバーゲルを塗布します。このように加工することによって、PC工法でもテッセラタイルを確実に高品位に施工することが可能になるのです。
